Làm chủ công cụ tạo mặt cắt trong Revit: Tối ưu hóa bản vẽ kỹ thuật như thế nào?

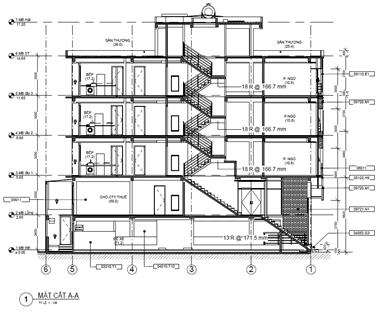

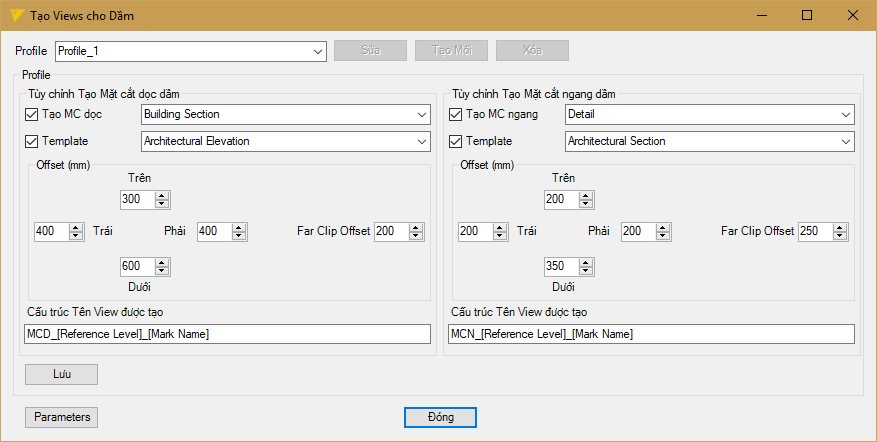

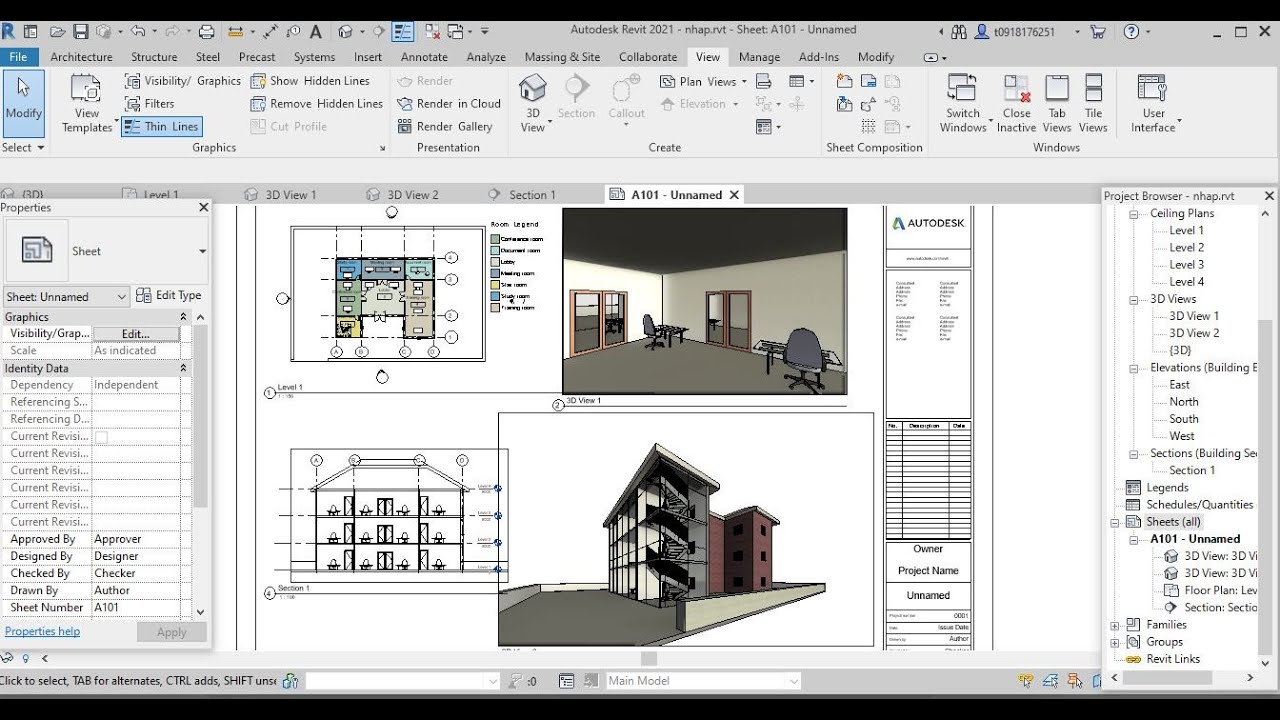

Hướng dẫn sử dụng lệnh tạo mặt cắt (Section) trong Revit 📐 Lệnh tạo mặt cắt (Section) là công cụ cốt lõi để trích xuất bản vẽ kỹ thuật từ mô hình 3D Revit, hỗ trợ cả kiến trúc và kết cấu. Dưới đây là các bước và phương pháp sử dụng chi tiết: Bước 1: Mở lệnh tạo mặt cắt cơ bản Để khởi tạo mặt cắt, bạn truy cập theo đường dẫn menu trong Revit: "View → Create → Section" Tại cửa sổ Properties, bạn chọn 1 trong 2 loại mặt cắt chính (không thể thay đổi sau khi tạo): - Section (Mặt cắt toàn bộ): Cắt xuyên suốt toàn bộ công trình, dùng cho các mặt cắt chung của tòa nhà - Detail View (Mặt cắt chi tiết): Chỉ cắt trong giới hạn lưới cao độ của view hiện hành, dùng cho bản vẽ chi tiết cấu kiện như dầm, cột Các phương pháp tạo mặt cắt phổ biến cho cấu kiện kết cấu Đối với mặt cắt chi tiết dầm, cột (thường dùng cho Revit kết cấu), có 3 cách tạo mặt cắt ngang hiệu quả: 1. Tạo mặt cắt mới (cách cơ bản nhất) - Vào menu "View\Section", chọn loại "Detail" để vẽ mặt cắt ngang dầm/cột - Đặt tên view theo quy tắc chuẩn để dễ quản lý: "Tên view dọc-mc+số thứ tự" (VD: "DL01-mc1" cho mặt cắt 1 của dầm dọc DL01) - Áp dụng view template chuyên dụng để chuẩn hóa định dạng bản vẽ 2. Tạo bản sao mặt cắt đã có (tiết kiệm thời gian) - Chuột phải vào tên view mặt cắt đã tạo trong danh sách Project Browser, chọn "Duplicate with Detailing" - Sửa tên view mới theo quy tắc, sau đó di chuyển view đến vị trí cấu kiện cần tạo mặt cắt - Chỉ cần chỉnh sửa các chi tiết riêng của cấu kiện mới thay vì tạo lại từ đầu 3. Tạo mặt cắt tham chiếu (dùng cho các mặt cắt giống hệt nhau) - Nếu cần tạo mặt cắt có cấu hình giống hệt mặt cắt đã có (VD: mặt cắt dầm tại trục A giống trục B), kích hoạt lệnh Section - Trong thanh tùy chọn, chọn "Reference other View" và chọn view mặt cắt gốc cần tham chiếu - Vẽ ký hiệu mặt cắt tại vị trí mới, hệ thống sẽ tự động đồng bộ thông tin giữa các view tham chiếu Lưu ý quan trọng khi quản lý view mặt cắt - Luôn đặt tên view theo quy tắc thống nhất, đây là thói quen quan trọng để quản lý dự án Revit hiệu quả, đặc biệt với các dự án lớn - Sau khi tạo mặt cắt, bạn có thể điều chỉnh tầm nhìn (Far Clip Offset) trong bảng Properties để chỉ hiển thị các khu vực cần thiết, tránh lộ các đối tượng không liên quan trên bản vẽ - Nếu cần chỉnh sửa chi tiết mặt cắt (ẩn thừa đường nét, bổ sung ký hiệu thép), bạn có thể sử dụng lệnh "LineWork" (phím tắt LW) để thay đổi kiểu đường hoặc tạo "Masking Region" để che khuất các chi tiết không cần hiển thị Bạn có muốn tìm hiểu thêm cách chỉnh sửa và xuất bản vẽ mặt cắt ra định dạng CAD/PDF, hay cách sử dụng các công cụ hỗ trợ tạo mặt cắt tự động cho dầm cột để tăng tốc độ làm việc?
