Lựa chọn sơ đồ đấu dây máy biến áp: Tiêu chí nào là then chốt?

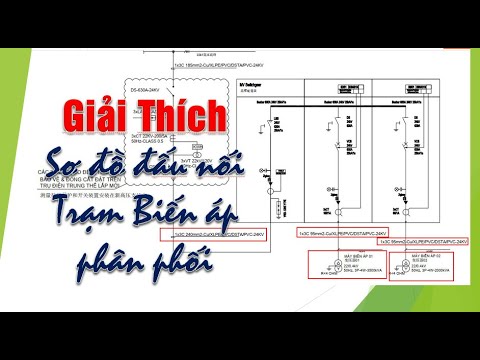

Sơ Đồ Đấu Nối Máy Biến Áp Với Lưới Điện 🔌 Việc đấu nối máy biến áp với lưới điện đóng vai trò then chốt trong việc truyền tải và phân phối điện năng. Các sơ đồ đấu nối này quyết định cách các cuộn dây của máy biến áp được kết nối với nguồn điện và tải, từ đó ảnh hưởng đến điện áp, dòng điện, và khả năng vận hành của hệ thống. Các Kiểu Đấu Dây Chính Máy biến áp ba pha thường có hai bộ dây quấn: sơ cấp và thứ cấp. Mỗi bộ dây quấn này bao gồm ba cuộn dây riêng biệt cho từng pha. Cách kết nối các cuộn dây này với nhau tạo ra các phương pháp đấu dây khác nhau. Dưới đây là các phương pháp đấu dây phổ biến: 1. Đấu Dây Hình Sao (Y-Y): * Cấu tạo: Cả cuộn sơ cấp và thứ cấp đều được đấu theo hình sao. Một đầu của mỗi cuộn dây được nối chung lại tạo thành điểm trung tính. * Ưu điểm: Có điểm trung tính cho cả hai phía, phù hợp cho hệ thống cần dây trung tính. Điện áp pha trên mỗi cuộn dây thấp hơn điện áp dây, giảm áp lực cách điện và phù hợp cho hệ thống điện áp cao. * Nhược điểm: Có thể gặp vấn đề với dòng điện hài bậc 3. 2. Đấu Dây Hình Tam Giác (Δ-Δ): * Cấu tạo: Cả cuộn sơ cấp và thứ cấp đều được đấu theo hình tam giác, tạo thành một vòng khép kín. * Ưu điểm: Phù hợp cho tải không cân bằng và xử lý tốt dòng điện hài bậc 3. Hiệu suất tốt với tải cao. * Nhược điểm: Không có điểm trung tính tự nhiên và yêu cầu cách điện cao hơn. 3. Đấu Dây Sao – Tam Giác (Y-Δ): * Cấu tạo: Cuộn sơ cấp đấu hình sao và cuộn thứ cấp đấu hình tam giác. * Ưu điểm: Phù hợp cho việc giảm điện áp từ cao xuống thấp. Tính ổn định cao với tải không cân bằng. * Nhược điểm: Không có điểm trung tính ở phía thứ cấp. 4. Đấu Dây Tam Giác – Sao (Δ-Y): * Cấu tạo: Cuộn sơ cấp đấu hình tam giác và cuộn thứ cấp đấu hình sao. * Ưu điểm: Phù hợp cho việc tăng điện áp từ thấp lên cao. Có điểm trung tính ở phía thứ cấp và xử lý tốt dòng điện hài bậc 3 từ phía sơ cấp. * Nhược điểm: Có thể gặp vấn đề với dòng điện hài bậc 3 từ phía thứ cấp. Các Yếu Tố Ảnh Hưởng Đến Lựa Chọn Sơ Đồ Đấu Dây Việc lựa chọn sơ đồ đấu dây nào phụ thuộc vào nhiều yếu tố quan trọng: * Yêu cầu về điện áp: Cần tăng áp hay hạ áp, tỷ số biến áp mong muốn. * Nhu cầu sử dụng dây trung tính: Hệ thống có cần dây trung tính cho tải một pha hoặc nối đất không? * Đặc tính của tải: Tải có cân bằng không, có sinh ra nhiều sóng hài không? * Yêu cầu về nối đất hệ thống: Phương pháp nối đất ảnh hưởng đến việc lựa chọn đấu nối. * Vận hành song song: Nếu cần đấu nối song song, tổ đấu dây phải giống nhau hoặc tương thích. * Bảo vệ hệ thống: Cách đấu dây ảnh hưởng đến dòng ngắn mạch và hoạt động của các thiết bị bảo vệ. Lưu Ý Quan Trọng Khi Đấu Dây * An toàn là trên hết: Luôn đảm bảo hệ thống đã được cắt điện hoàn toàn và cách ly an toàn trước khi thao tác. * Tham khảo tài liệu kỹ thuật: Luôn đọc kỹ sơ đồ và thông số kỹ thuật của nhà sản xuất. * Xác định đúng đầu dây: Sử dụng thiết bị đo kiểm chuyên dụng để xác định chính xác các đầu dây. * Đảm bảo kết nối chắc chắn: Các mối nối phải sạch sẽ, chắc chắn và được siết chặt đúng tiêu chuẩn. * Đấu đúng thứ tự pha: Quan trọng đối với động cơ và vận hành song song. * Thực hiện nối đất đúng quy định: Vỏ máy và điểm trung tính (nếu có) cần được nối đất an toàn. * Kiểm tra kỹ lưỡng trước khi đóng điện: Thực hiện các phép đo kiểm tra cần thiết trước khi vận hành. Việc lựa chọn và thực hiện đấu nối máy biến áp cần được thực hiện bởi những người có chuyên môn để đảm bảo an toàn và hiệu quả hoạt động của hệ thống điện. Bạn có thể muốn tìm hiểu chi tiết hơn về các loại sơ đồ nối điện khác nhau cho trạm biến áp để có cái nhìn toàn diện hơn.
