Sơ đồ khối mạch cảm biến ánh sáng: Chức năng và nguyên lý hoạt động như thế nào?

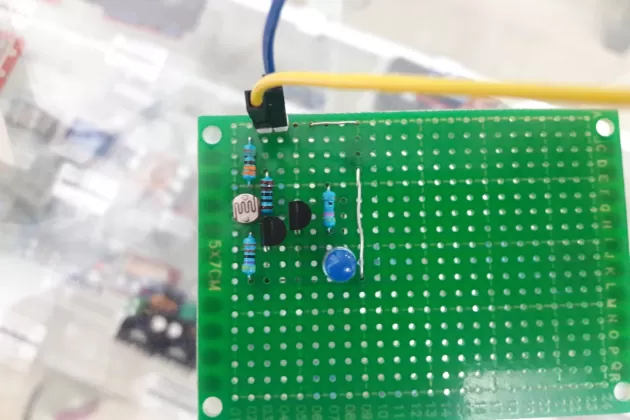

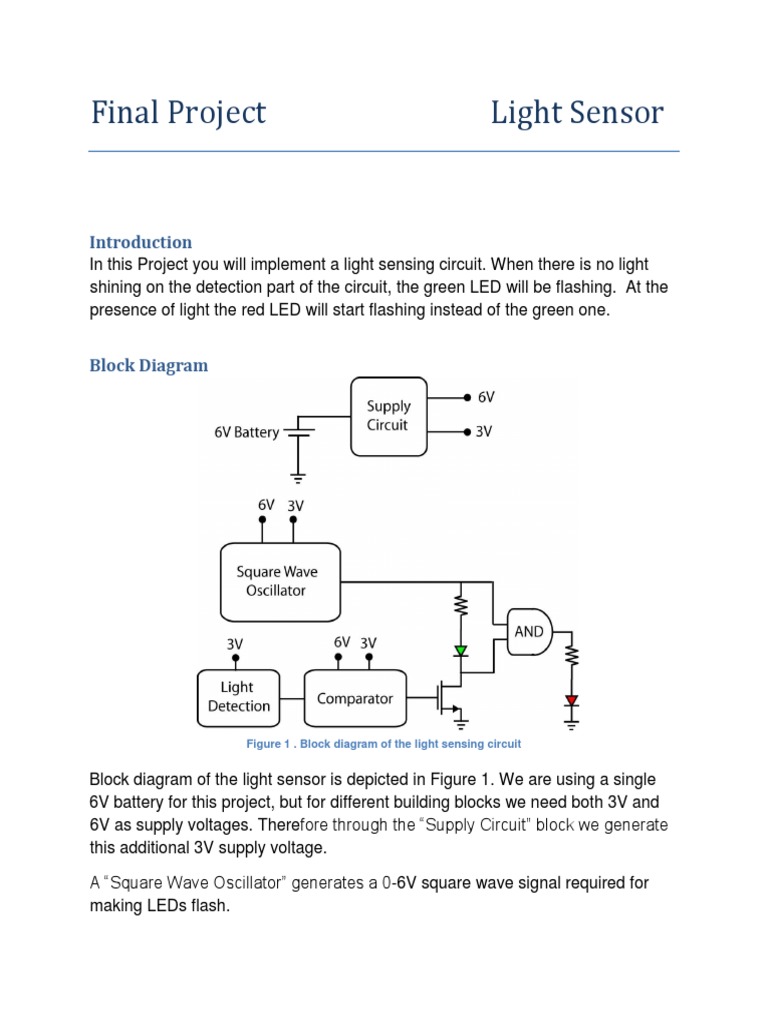

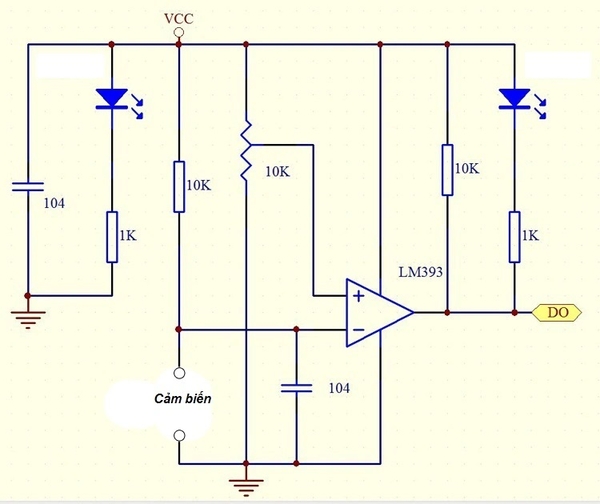

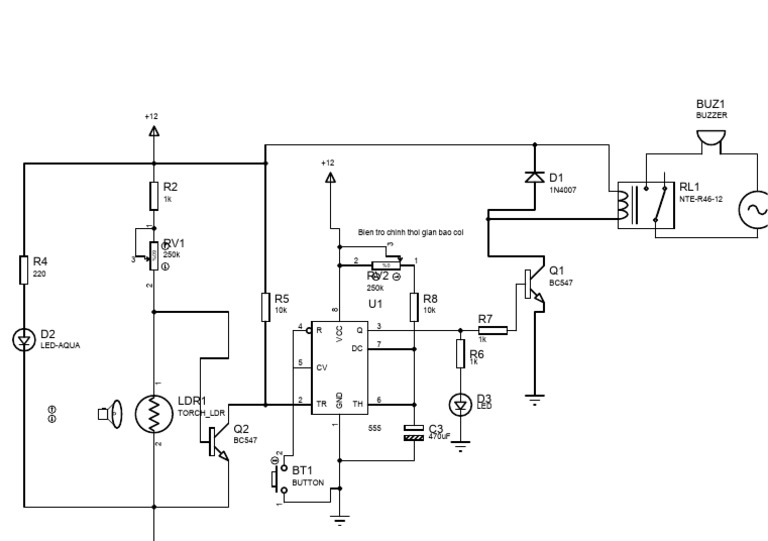

Khối Chức Năng Cơ Bản Của Mạch Cảm Biến Ánh Sáng 💡 Mạch điện cảm biến ánh sáng, đặc biệt là loại dùng để tự động bật/tắt đèn, thường được mô tả bằng một sơ đồ khối thể hiện các chức năng chính của nó. Dù sơ đồ chi tiết có thể khác nhau (ví dụ, sử dụng transistor hoặc IC khuếch đại), các khối chức năng cốt lõi vẫn tương tự nhau. Các thành phần chính trong sơ đồ khối bao gồm: - Khối Cảm biến (Sensor Block): Đây là nơi thu nhận tín hiệu ánh sáng. Linh kiện điển hình là Quang trở (LDR - Light-dependent resistor). Sự thay đổi cường độ ánh sáng tác động lên nó làm thay đổi giá trị điện trở của nó. - Khối Mắc nối tiếp/Chia điện áp (Voltage Divider/Mixing Block): Thường sử dụng điện trở để kết hợp với quang trở, tạo ra một sự thay đổi điện áp đầu vào phụ thuộc vào mức độ ánh sáng. - Khối Khuếch đại/Chuyển mạch (Amplifier/Switching Block): Khối này nhận tín hiệu điện áp từ khối chia điện áp và khuếch đại nó hoặc kích hoạt một bộ so sánh. Trong các mạch đơn giản, khối này thường bao gồm Transistor (đóng vai trò như một công tắc điện tử). - Khối Điều khiển/So sánh (Control/Comparator Block): Trong các thiết kế phức tạp hơn, khối này so sánh điện áp tín hiệu với một ngưỡng xác định trước. Một ví dụ là sử dụng Op-amp và Comparator. - Khối Ngõ ra (Output Block): Đây là nơi thực hiện hành động điều khiển, thường là đóng/ngắt tải. Trong các ứng dụng thực tế, khối này có thể bao gồm Rơle để điều khiển thiết bị điện xoay chiều (như bóng đèn) hoặc trực tiếp là một LED. Nguyên lý hoạt động cốt lõi là: Ánh sáng thay đổi điện trở của LDR $\rightarrow$ Thay đổi điện áp $\rightarrow$ Kích hoạt transistor/IC $\rightarrow$ Đóng/Ngắt rơle/tải. *** Quan sát Sâu Sắc Sự thay đổi điện trở của quang trở là trái tim điều khiển toàn bộ hành vi logic của mạch. *** Để giúp bạn hình dung rõ hơn, bạn có muốn tìm hiểu thêm về cách vẽ sơ đồ nguyên lý mạch cảm biến ánh sáng sử dụng Transistor hay cách sử dụng phần mềm chuyên dụng để thiết kế sơ đồ mạch điện tử không?
