Sơ đồ tư duy Điện học: Bí quyết chinh phục kiến thức Vật lý?

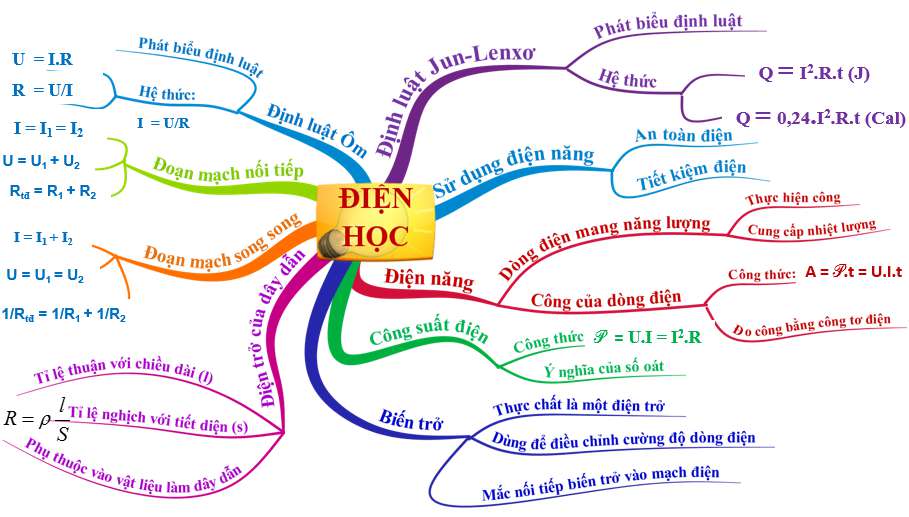

Hệ thống kiến thức Vật lí phần Điện học (đặc biệt là chương trình lớp 9 và lớp 11) qua sơ đồ tư duy giúp bạn kết nối các định luật, công thức và đơn vị một cách trực quan và dễ nhớ nhất. ⚡ Sơ đồ cấu trúc nội dung Điện học Dưới đây là các nhánh chính cần có trong một sơ đồ tư duy hoàn chỉnh về Điện học: - Các đại lượng cơ bản: Cường độ dòng điện ((I)), Hiệu điện thế ((U)), Điện trở ((R)). - Định luật Ôm: Cho đoạn mạch, cho toàn mạch (lớp 11). - Đoạn mạch kết hợp: Mạch nối tiếp và mạch song song. - Điện năng và Công suất: Công của dòng điện ((A)), Công suất điện ((P)), Định luật Jun-Len-xơ. - Sự phụ thuộc của điện trở: Chiều dài ((l)), Tiết diện ((S)), Điện trở suất ((\rho)). - Nguồn điện (Lớp 11): Suất điện động ((\mathcal{E})), điện trở trong ((r)). 📐 Tổng hợp Công thức & Kí hiệu quan trọng Dưới đây là bảng tổng hợp các công thức cốt lõi thường xuất hiện trong các sơ đồ tư duy Điện học: | Đại lượng / Định luật | Kí hiệu | Đơn vị | Công thức chính | | :--- | :---: | :---: | :--- | | Cường độ dòng điện | (I) | Ampe (A) | (I = \frac{U}{R}) hoặc (I = \frac{q}{t}) | | Hiệu điện thế | (U) | Vôn (V) | (U = I \cdot R) | | Điện trở | (R) | Ôm ((\Omega)) | (R = \rho \frac{l}{S}) | | Công suất điện | (P) | Oát (W) | (P = U \cdot I = I^2 \cdot R = \frac{U^2}{R}) | | Điện năng tiêu thụ | (A) | Jun (J) | (A = P \cdot t = U \cdot I \cdot t) | | Nhiệt lượng tỏa ra | (Q) | Jun (J) | (Q = I^2 \cdot R \cdot t) (Jun-Len-xơ) | Lưu ý về đơn vị điện năng thực tế: 1 kWh = (3.6 \cdot 10^6) J. ⛓️ Đặc điểm đoạn mạch nối tiếp và song song Việc phân biệt rõ hai loại mạch này là "xương sống" để giải mọi bài tập điện học: - Mạch nối tiếp: - Cường độ dòng điện: (I = I_1 = I_2 = ... = I_n) - Hiệu điện thế: (U = U_1 + U_2 + ... + U_n) - Điện trở tương đương: (R_{tđ} = R_1 + R_2 + ... + R_n) - Mạch song song: - Cường độ dòng điện: (I = I_1 + I_2 + ... + I_n) - Hiệu điện thế: (U = U_1 = U_2 = ... = U_n) - Điện trở tương đương: (\frac{1}{R_{tđ}} = \frac{1}{R_1} + \frac{1}{R_2} + ... + \frac{1}{R_n}) - Riêng với 2 điện trở: (R_{tđ} = \frac{R_1 \cdot R_2}{R_1 + R_2}) 💡 Bí quyết vẽ sơ đồ tư duy hiệu quả - Hình ảnh minh họa: Sử dụng kí hiệu nguồn điện (pin), điện trở, biến trở, ampe kế và vôn kế để làm sinh động các nhánh. - Màu sắc: Phân loại các nhóm công thức (ví dụ: nhóm công năng lượng dùng màu đỏ, nhóm định luật Ôm dùng màu xanh). - Từ khóa: Chỉ ghi các đại lượng và công thức, tránh viết cả câu dài dòng. «Logic là "dây dẫn", công thức là "nguồn điện" giúp tư duy thắp sáng mọi bài toán Vật lí.» Bạn có muốn tôi hướng dẫn chi tiết cách vẽ sơ đồ tư duy cho một chương cụ thể nào khác như Điện từ học hay Quang học không?
