Xuất bản vẽ CAD sang PDF: Phương pháp nào nhanh nhất cho dân chuyên nghiệp?

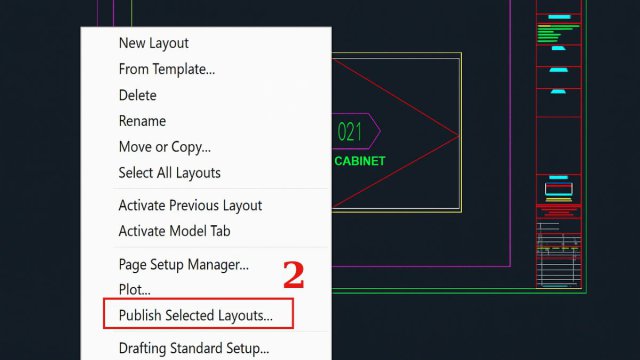

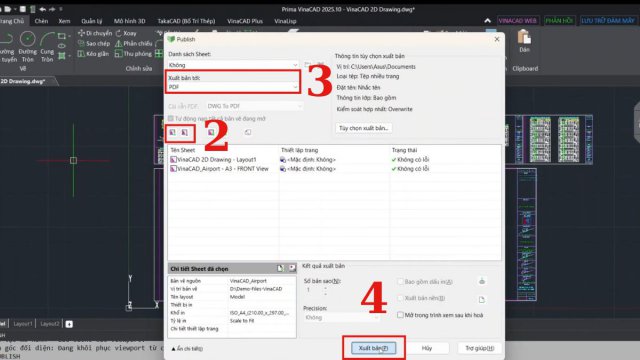

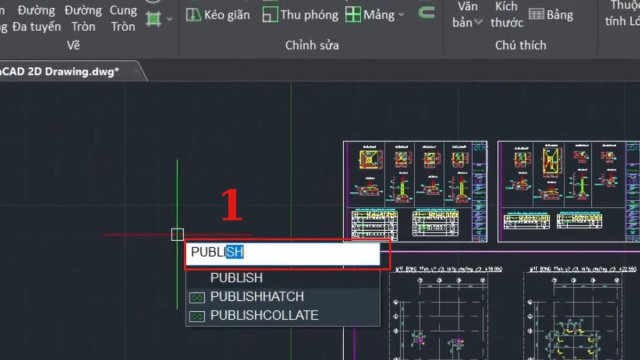

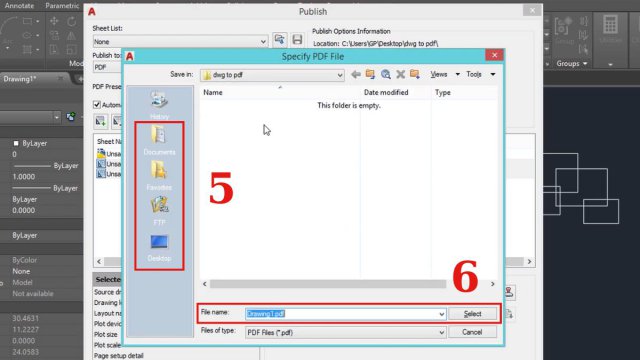

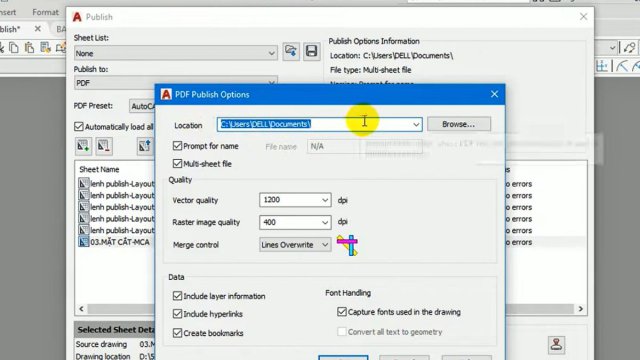

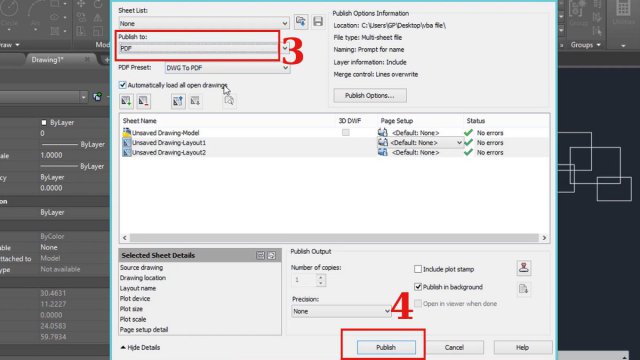

Cách chuyển nhiều bản vẽ CAD sang PDF nhanh nhất Có hai phương pháp chính để thực hiện thao tác này, trong đó sử dụng lệnh PUBLISH là cách hiệu quả và phổ biến nhất cho công việc chuyên nghiệp: *** Phương pháp 1: Dùng lệnh PUBLISH (cách làm của chuyên gia, xuất nhiều layout thành 1 file PDF duy nhất) Đây là cách nhanh nhất và chuẩn nhất, cho phép bạn chọn tất cả các bản vẽ cần xuất, sắp xếp thứ tự và tạo bookmark tự động: 1. Mở phần mềm AutoCAD, gõ lệnh PUBLISH trên thanh command và nhấn Enter để mở cửa sổ Publish. 2. Xóa mục Model khỏi danh sách sheets vì bạn sẽ chỉ xuất các layout đã thiết kế, chỉ giữ lại các layout cần chuyển đổi. Bạn có thể thêm layout từ file CAD khác bằng nút Add Sheets và sắp xếp thứ tự các bản vẽ theo nhu cầu. 3. Tại mục Publish to, chọn PDF thay vì máy in thông thường. 4. Nhấn vào nút Publish Options để cài đặt chi tiết: - Đặt Vector Quality lên mức tối đa (1200 dpi) để giữ nét vẽ sắc nét - Bật tùy chọn Create bookmarks để tự động tạo danh mục điều hướng theo tên layout (chỉ hoạt động trên AutoCAD 2021 trở lên) - Tắt tùy chọn Include layer information để giảm dung lượng file 5. Chọn thư mục lưu file, đặt tên và nhấn Select. Chờ cho quá trình hoàn tất, bạn sẽ nhận được thông báo xác nhận công việc hoàn thành. *** Phương pháp 2: Dùng thao tác xuất file nhanh Nếu bạn chỉ cần chuyển đổi vài bản vẽ đơn lẻ: 1. Mở tất cả file CAD bạn muốn chuyển đổi trên giao diện AutoCAD. 2. Nhấn vào biểu tượng AutoCAD ở góc trái màn hình, chọn mục Export > PDF. 3. Chọn vị trí lưu file và nhấn Save để hoàn tất thao tác. *** Lưu ý quan trọng - Tính năng xuất nhiều bản vẽ chỉ hoạt động trên các phiên bản AutoCAD mới nhất, bạn nên cập nhật phần mềm để sử dụng đầy đủ các tính năng. - Tránh in trực tiếp từ file DWG vì dễ bị lỗi mờ nhòe, đứt gãy đường thẳng khi in ấn. - Kiểm tra lại file PDF sau khi xuất để đảm bảo tất cả layout được hiển thị đúng tỷ lệ và không bị cắt xén.
